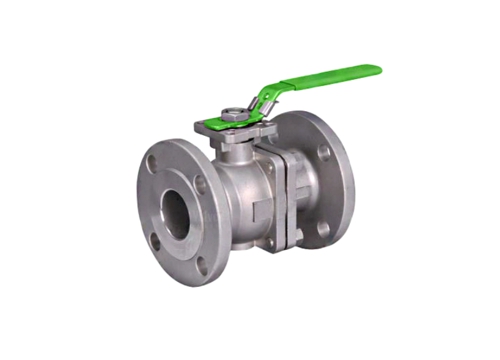

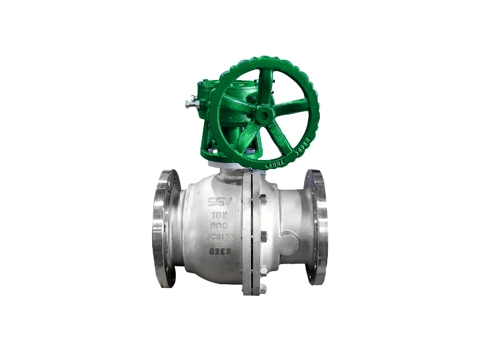

Constrution & Specifications
제품정보
| CLASS | 150 | 300 | 600 | 900 | 1500 | 2500 |
| SIZE (BB) | 1/2″ ~ 24″ | 1/2″ ~ 24″ | 2″ ~ 24″ | 2″ ~ 24″ | 2″ ~ 24″ | 2″ ~ 12″ |
| MATERIAL | CARBON STEEL | WCB, WCC, LCB, LCC, LC1 | ||||
| STAINLESS STEEL | CF8(M), CF3(M), CF8C, CN7M | |||||
| SPECIAL ALLOY STEEL | INCONEL 625, 825, HASTELLOY B, C | |||||
| DUPLEX STAINLESS STEEL | CD4MCU, CD3MN, CK3MWCUN | |||||
제품 명칭 구성 해석
예시 : SGB100-40K/SGVALVE,100AX40K,A105N/A276-410+CCC/METAL WITH LEVER
| 구성 요소 | 설명 |
|---|---|
| SGB100-40K | SGB는 SG밸브의 제품 코드, 100A는 밸브의 구경(100mm, 4인치), 40K는 정격 압력(40kgf/cm²) |
| SGVALVE | 제조사 또는 브랜드명: 에스지밸브(SG VALVE) |
| 100A X 40K | 100A는 파이프 지름 (4인치), 40K는 정격 압력 등급 |
| A105N | 바디 재질: A105N (탄소강, normalized 열처리) |
| A276-410 | 트림(내부 부품) 재질: AISI 410 스테인리스강 (경화성이 있는 마르텐사이트계) |
| +CCC | 표면 코팅 혹은 추가 사양으로, CCC는 보통 Customer Custom Coating 또는 Corrosion Coating Code를 의미 |
| METAL WITH LEVER | 금속 시트(Metal Seat) + 핸들레버 조작 방식 (수동 조작용) |

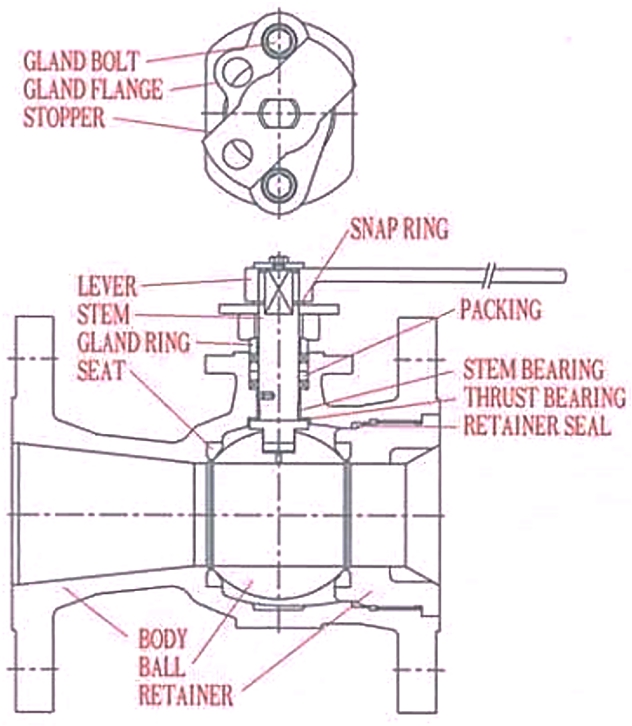

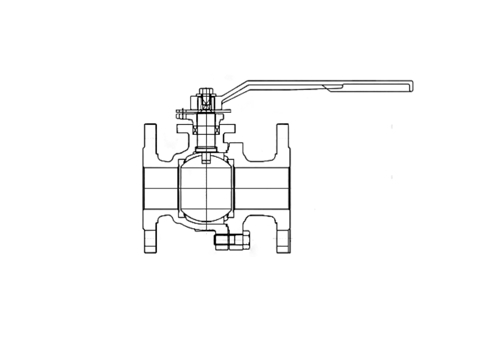

■ 볼 밸브 구조 설명 및 주요 부품
| 구분 | 부품 명칭 (영문) | 부품 명칭 (한글) | 설명 |
|---|---|---|---|
| 상부 | Gland Bolt | 글랜드 볼트 | 글랜드 플랜지를 고정하여 스템 패킹을 압축하고 밀봉을 유지하는 고정 볼트. |
| Gland Flange | 글랜드 플랜지 | 글랜드 링과 패킹에 압력을 가하는 플랜지 형태의 부품. | |
| Stopper | 스토퍼 | 밸브 회전 범위를 제한하거나 고정하는 장치. | |
| 중간부 | Snap Ring | 스냅 링 | 축 방향 이동을 방지하기 위해 고정하는 원형 링. |
| Lever | 레버 | 사용자가 밸브를 수동으로 개폐할 수 있도록 하는 핸들. | |
| Stem | 스템 | 레버의 회전력을 볼에 전달하여 밸브를 개폐하는 회전 축. | |
| Gland Ring | 글랜드 링 | 패킹에 일정한 압력을 가해 스템 밀봉을 유지하는 링. | |
| Seat | 시트 | 볼과 접촉하여 유체의 흐름을 차단하거나 허용하는 밀봉 부품. | |
| Packing | 패킹 | 스템 주위에 위치한 씰링 재질로, 내부 유체의 외부 누출을 방지. | |
| Stem Bearing | 스템 베어링 | 스템이 회전할 때 마찰을 줄이고 부드럽게 작동하게 하는 베어링. | |
| Thrust Bearing | 스로스트 베어링 | 스템의 축 방향 하중을 지지하여 작동 안정성을 확보하는 베어링. | |
| Retainer Seal | 리테이너 실 | 리테이너와 바디 사이의 밀봉을 위한 씰링 부품. | |
| 하부 | Body | 바디 | 밸브 전체를 지지하는 본체로 유체가 흐르는 주 통로를 형성. |
| Ball | 볼 | 구형의 회전 부품으로, 시트에 맞물려 유체 흐름을 개폐함. | |
| Retainer | 리테이너 | 볼과 시트를 지지 및 고정하여 내부 부품의 위치를 유지하는 구조물. |
■ 각 밸브 타입의 특징과 용도에 대한 정리
1. Gate Valves – Bolted Bonnet
-
구조: 본넷(Bonnet)을 볼트로 고정
-
특징: 정비와 분해가 쉬움, 일반적인 압력/온도 조건에 적합
-
용도: 정유, 화학, 수처리 등 범용 산업용
2. Gate Valves – Pressure Seal Bonnet
-
구조: 고압에서 내부 압력으로 본넷이 자동 밀봉되는 구조
-
특징: 고온·고압용 (주로 발전소 등)
-
용도: 보일러, 고압 스팀 라인, 발전 플랜트
3. Swing Check Valves – Bolted Bonnet/Cover/Cap
-
구조: 뚜껑(Cover or Cap)이 볼트로 고정된 형태
-
특징: 유지보수가 쉬움, 중저압 라인에 사용
-
용도: 펌프 배관의 역류 방지, 수처리, 화학 산업 등
4. Swing Check Valves – Pressure Seal Cover
-
구조: 고압에서 자체 밀봉되는 커버 구조
-
특징: 고온·고압 조건에서 누설 방지에 우수
-
용도: 고압 스팀, 발전소, 원자력 플랜트
5. Globe Valves
-
구조: 디스크와 시트의 수직 접촉 방식
-
특징: 정밀한 유량 제어 가능, 다소 압력 손실 있음
-
용도: 유량 조절이 필요한 라인, 증기/유체 제어
6. Duo-Check Valve (Double Plate Check Valve)
-
구조: 두 개의 반쪽 플레이트가 스프링으로 열림/닫힘
-
특징: 컴팩트, 경량, 빠른 응답성
-
용도: HVAC, 산업 유체 라인, 역류 방지
7. Ball Valves – Reduced Bore, 1-Piece
-
구조: 내부 보어(통로)가 배관보다 좁고, 본체 일체형
-
특징: 단순 구조, 경량, 저렴함. 유량 손실 있음
-
용도: ON/OFF 밸브로 활용, 산업 전반
8. Y-Globe Valves – Pressure Seal Bonnet
-
구조: Y자 형태로 설계되어 직선 흐름에 가깝게 유지
-
특징: 고압, 고온 제어에 유리, 압력 손실 적음
-
용도: 발전소, 고온 유체 라인, 고압 가스 라인
9. Bellows Valve (벨로우즈 밸브)
-
구조: 스템 주위에 벨로우즈 씰이 있어 완전 밀폐
-
특징: 누설 제로(sealing integrity), 환경오염 방지
-
용도: 독성/방사성/고위험 물질 이송, 제약, 화학 산업
10. Cryogenic Service (초저온용 밸브)
-
특징: -196°C 이하 온도에서도 작동 가능
-
설계 요소: 연장된 본넷(Extended Bonnet), 동결 방지 설계
-
용도: 액화가스(LNG, LOX, LIN, LHe 등) 이송·저장 설비
