Constrution & Specifications
제품정보
제품명: VSB LUB SYSTEM FLOW METER & CASING (SG-200709-CSH)
본 시스템은 가변 스트립 브레이크(VSB) 장치의 원활한 작동을 위해 윤활유의 유량을 정밀하게 측정하고 제어하는 전문 윤활 시스템 패키지입니다.
주요 설계 특징(Key Features)
- 다양한 유량 정밀 제어: 10A부터 25A까지 총 4종의 라인을 구성하여, 최소 0.6 LPM에서 최대 20 LPM까지 폭넓은 유량 측정 및 조절이 가능합니다.
- 내구성이 뛰어난 재질: 모든 주요 배관(Pipe Spool) 및 헤더에 STS304 스테인리스강을 사용하여 부식에 강하고 위생적인 운용이 가능합니다.
- 통합형 보호 외함(Casing): 외부 오염으로부터 내부 정밀 부품을 보호하며, 폴리카보네이트 투명창을 설치하여 문을 열지 않고도 내부 유량 상태를 실시간으로 확인할 수 있습니다.
- 사용자 편의성 및 유지보수: 상단 리프팅 홀(Lifting Hole) 설계로 설치가 용이하며, 하단에 별도의 오일 드레인(Oil Drain)과 에어 퍼지(Air Purge) 포트를 구성하여 유지보수 효율을 극대화했습니다.
제품 사양 (Technical Specifications)
| 항목 | 상세 내용 |
| 모델명 |

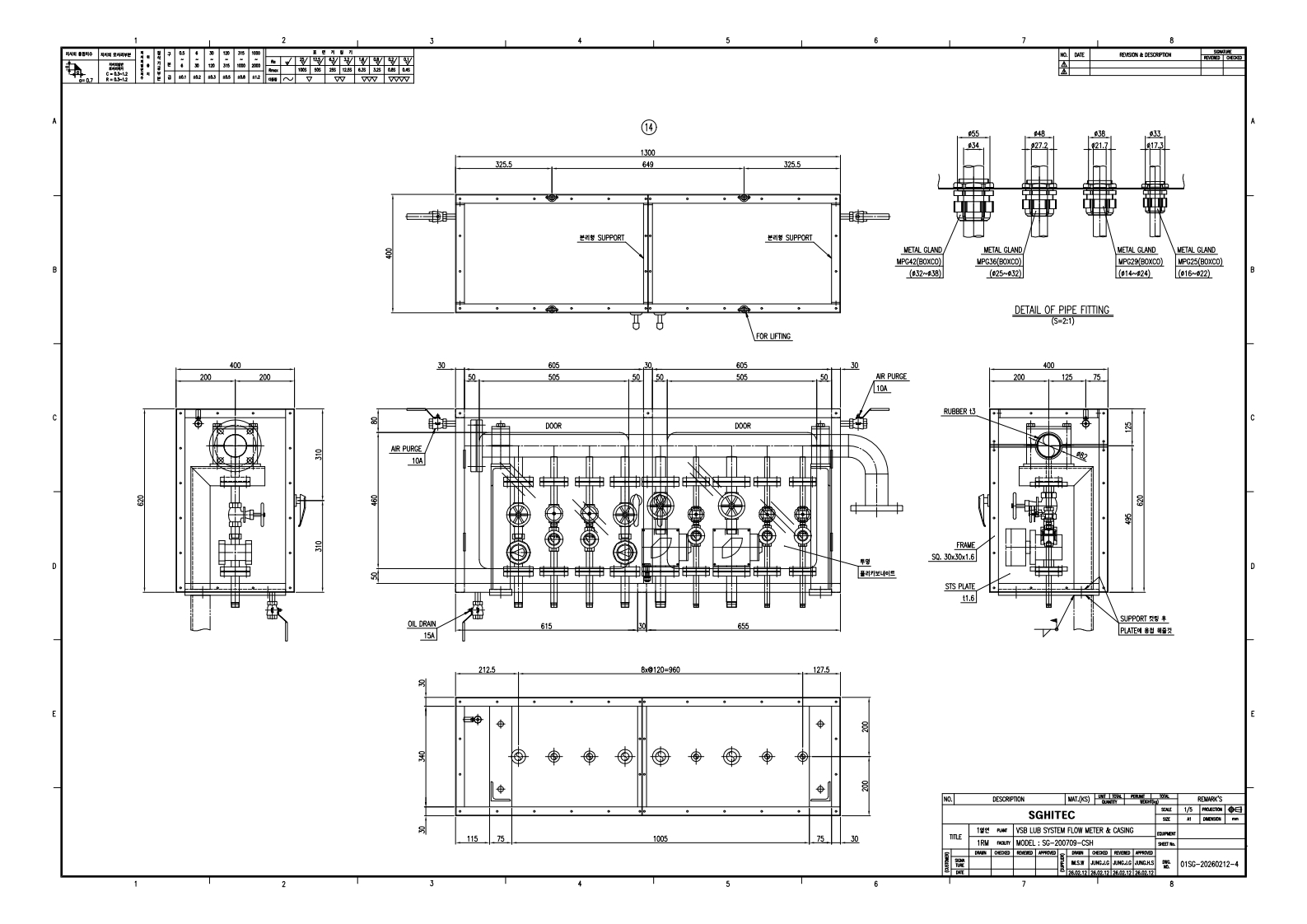

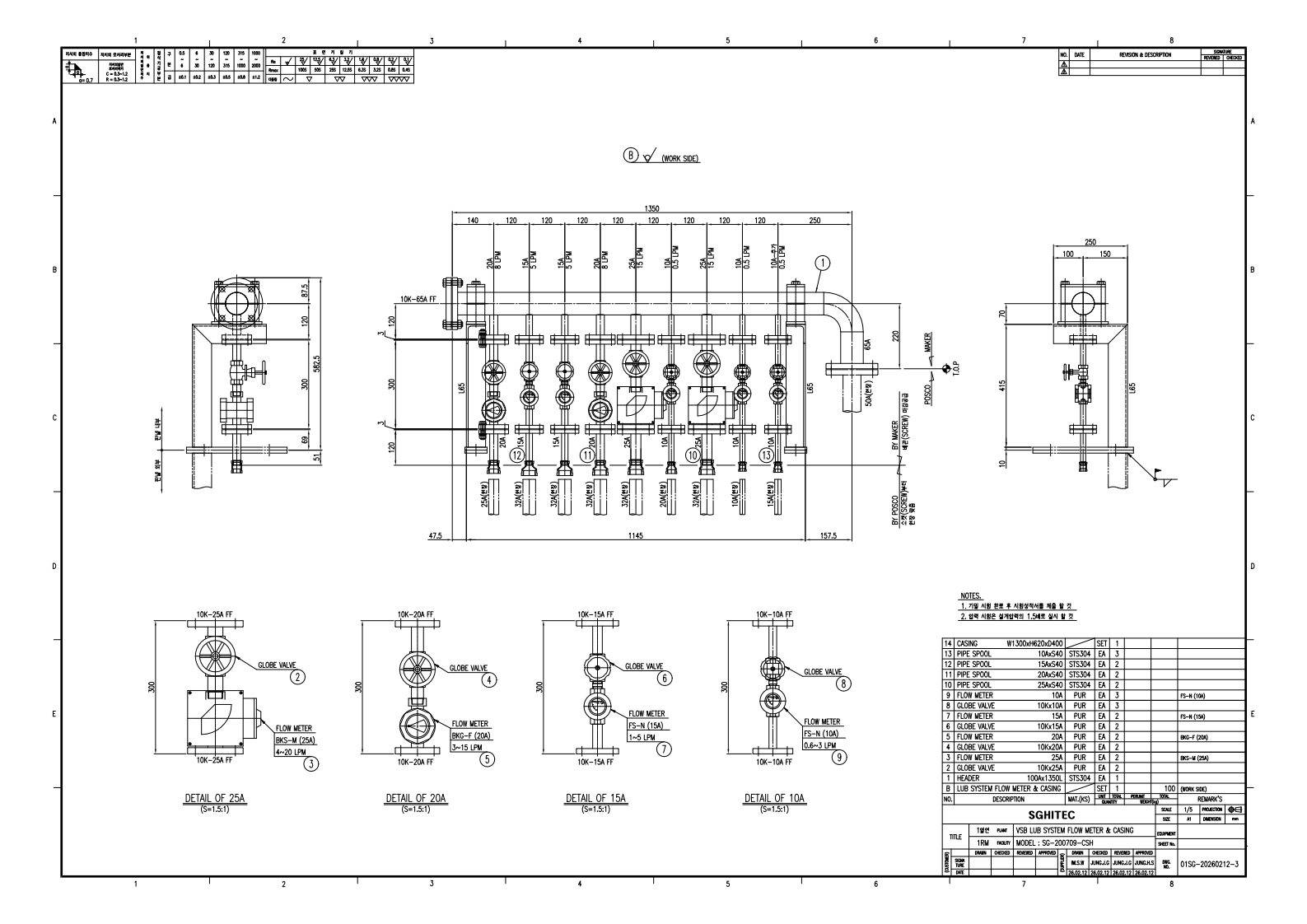

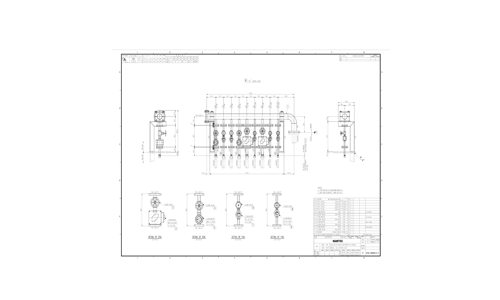

SG-200709-CSH , DWG NO.01SG-20260212-3,4 |
| 외함 규격 | W1300 x H620 x D400 (mm) |
| 주요 재질 | STS304 (배관/프레임), 폴리카보네이트 (관찰창) |
| 구성 부품 | 메인 헤더(100A), 유량계(4종), 글로브 밸브, 메탈 글랜드 등 |
| 공급 유량 범위 | 0.6 ~ 20 LPM (라인별 상이) |
| 안전 설계 | 설계 압력의 1.5배 기밀 시험 통과 기준 적용 |
시스템 구성품 리스트 (BOM Summary)
| 번호 | 품명 (Description) | 사양 및 재질 | 수량 | 비고 |
| 1 | HEADER | 100Ax1350L, STS304 | 1 EA | 메인 공급관 |
| 2~8 | GLOBE VALVE | 10K (10A, 15A, 20A, 25A) | 각 2~3 EA | 유량 조절 밸브 |
| 3, 5, 7, 9 | FLOW METER | 규격별 (BKS-M, IND-F, FS-N 등) | 각 2~3 EA | 유량 측정계 |
| 10~13 | PIPE SPOOL | STS304 (10A~25A x S40) | 다수 | 연결 배관 |
| 14 | CASING | W1300 x H620 x D400 | 1 SET | 보호 외함 |
